화면 조정 시간입니다. HDMI 패턴 생성기 활용 조회수:3563



모니터, 빔프로제트, 대형 스마트 TV 등

다양한 디스플레이가 있습니다.

디스플레이를 보다보면

뭔가 색이 이상하거나, 픽셀이 나가있거나,

변색이 있을 수도 있습니다.

이때 모니터가 잘 나오고 있는지

색상, 명도 등을 테스트를 할 수 있는 패턴 제네레이터입니다.





 NETmate 보급형 HDMI Pattern Generator

(PG-H1Z)

글, 사진 / 강원전자 블로그 (http://blog.naver.com/kwshop89)

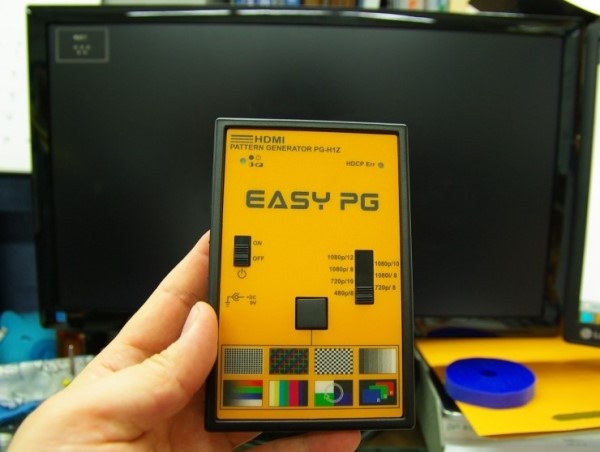

전원 버튼, 해상도 선택 스위치, 패턴 변경 스위치로

간단하게 구성이 되어 있습니다.

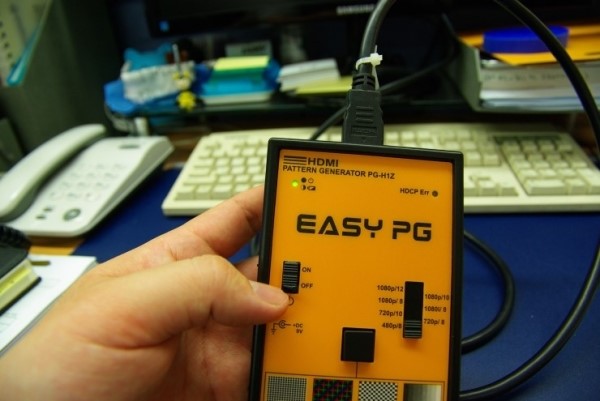

HDMI 케이블을 상단의 단자에 연결합니다.

VGA / 컴퍼넌트를 테스트 할수 있는 제품은 별도로 있습니다.





그리고 본체의 전원을 켜 사용하면 더 이상 준비가 필요 없습니다.

PG-H1Z 는 7개의 해상도(주사율) 과 8종류의 패턴을 사용하여

영상장비와 디스플레이, 케이블의 이상 유무를 확인 할 수 있습니다.

1080p @60Hz(12bit)

1080p @60Hz(10bit)

1080p @60Hz(8bit)

1080i @60Hz(8bit)

720p @60Hz(10bit)

720p @60Hz(8bit)

480p @60Hz(8bit)

제품과 케이블을 연결하고

모니터 혹은 빔프로젝트에 연결했을때

HDCP가 지원되지 않는다면 화면이 출력이 되지 않고,

HDCP Err에 빨간색 불이 들어옵니다.

HDCP 지원 여부를 확인 할때에도 유용합니다.



테스트한 모니터는 HDCP가 지원되지 않는 모니터로

화면 조정화면등을 전혀 볼 수 없습니다.

다른 모니터로 옮겨서 연결해 보겠습니다.

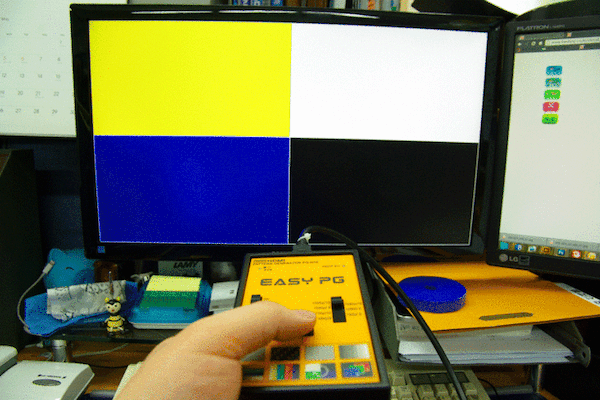

첫번째 테스트 화면입니다.

GRID 16X12



COLOR_GRID



BLOCK_16X12



GRAY 8단계



COLORBAR 8단계
많이 봐왔던 TV 화면 조정 장면입니다.



COLORGRAY





다이나믹 윈도우 테스트

다이나믹 RGB 테스트



세미나/강당, 콘서트 등에 빔프로젝터나

대형 led 전광판을 설치한 후, 패턴을 통하여

정상적인 화면 출력이 잘 이루어지는지 확인하는 과정이 필요합니다.

이 과정에서 패턴을 테스트하려면

화면에 pc혹은 노트북을 준비해서 전원을 연결하고,

관련 프로그램을 실행해서 테스트 하는 과정이 매우 번거롭습니다.

패턴 생성기를 휴대하면서

필요할때마다 꺼내어서 바로 체크하고 수정할 수 있어

영상기기/장비를 전문적으로 다루시는 분들에게

보다 유용할 것 같습니다.
