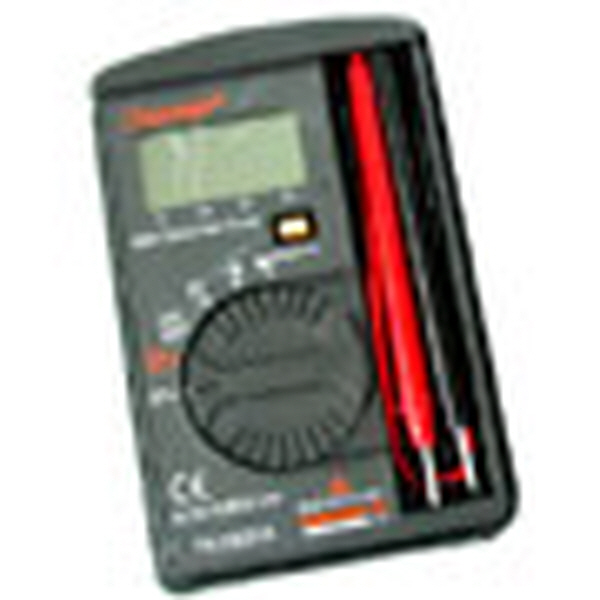

화면표시 - DISPLAY
|
|
|
측정방법
|
◈ 측정전 주의사항
|
- 본체나 리드가 파손된 상태에서는
측정하시면 안됩니다.
- 테스트 리드가 절단되엇거나 손상이
없는지 확실히 검사하십시오.
|
◈ 전압 측정
|
- 최대입력 전압이상 측정하지 마십시오.
- 기능스위치를 바꿀때는 반드시 리드를 회로에서
분리된 상태에서 변경하십시오.
- 측정하실 때는 리드 안전손잡이 뒷부분을 잡고
측정하십시오.
|
|
- 기능 스위치를 ACV 또는
DCY로 선택한다.
- 화면의 왼쪽에 "~"(AC)
또는 ""(DC)가
표시된다.
- 리드를 측정할 회로에 연결한다.
- 화면의 수치가 자동으로
표시된다.
|
◈ 저항측정
|
|
|
- 기능 스위치를 "Ω"으로
선택한다.
- 화면의 오른쪽에 "MΩ"이
표신된다
- 측정할 회로의 전원을 끈다
- 리드를 측정할 회로에 연결한다.
- 화면에 수치가 자동으로
표시된다.
|
◈ 도통시험
|
|
|
- 기능 스위치를"로
선택합니다.
- 화면의 오른쪽에 ""가 표시된다.".
측정할 회로의 전원을 끈다
- 측정할 회로의 전원을 끈다.
-
리드를 측정할 회로에 연결한다.
- 20Ω이하일 때 부저가 울리며, 320Ω이상에서는 "OL"이 표시된다
|
◈ 다이오드 테스트
|
|
|
- 기능 스위치를
""로 선택한다.
- 화면의 왼쪽에 ""가
표시된다.
- 다이오드의 음극에서는 흑색 리드를 연결하고,
양극에는 적색 리드를 연결한다.
- 정상적인 다이오드는 0.4~0.7V가 표시되고, 역 방향에서는 "OL"이
표시되며, 부량으로 개방상태이면 "OL"이
표시, 단락상태이면 "OV"에 가까운 추치가
표시된다.
|
◈ 건전지 교환
|
- 건전지가
다 소모되엇거나 작동전압 이하로 떨어질 때는 ""표시가 나타난다.
- 건전지를 교환하기 전에, 리드를 측정하고
있는 회로에서 분리하여 기능 스위치를
OFF로 선택한다.
- 본체의 뒷면에 잇는
볼트를 풀어 후면을 분리한 후 극성에 맞게 LR-44 혹은 SR-44건전지를
교환한다.
※ 주의 : 흑색 리드로 건전지를
빼면 회로에 이상이 발생할 수도 있으니 적색 리드로
건전지를 교환한다.
|
◈ 유지 및 관리
|
본 제품은 허용된 입력에는 보호회로가 작동되므로
잔 고장이 생기지 않았나 혹시 수리가 나면 가까운 대리점이나 본사로
연락하시면 즉시 조치하겠습니다.
본 제품의 수리를 의뢰하시기 전에 다음의 사항을
점검하시기 바랍니다.
|
|
- 건전지가 다 소모되었는가?
- 리드의
손상은 없는가?
|
◈ 측정 시 주의 사항
|
본
제품을 안전하게 사용하기 위해서는 아래의 사항을 준수하여 측정하셔야
합니다.
|
-
1kVA를 초과하는 회로에서는 본 제품을 사용하지 마십시오.
- AC 30Vrms(42.4V peak)나 DC 60V 이상 측정할 때는 특별히 주의하여 측정하십시오.
-
최대 입력전압이상 측정하지 마십시오.
-
최대 허용 전압을 초과하는 순간전압이나 유도전동기는 측정하지 마십시오.
- 측정리드가 손상된 상태에서는 사용하지
마십시오.
- 본체의 후면 케이스를 분리한
상태에서는 측정하지 마십시오.
- 측정
시에는 흑색리드를 먼저 접속하고, 측정이 끝난 후에는 적색리드를 먼저 분리하십시오.
- 측정 시 리드를 잡을 때에는 손잡이 가드의
두시부분을 잡고 측정하십시오.
- 기능스위치를
변경 할 때에는 리드를 측정학잇는 회로로부터 확실히 분리해 주십시오.
- 측정하시기 전에 기능스위치가 적당한 위치에
잇는지 꼭 확인한 후 측정하십시오.
- 젖은 손이나 습기가 많은 환경에서는 사용하지
마십시오.
- 건전지를 교환하는 것 외에는
본체를 열지 마십시오. 원래의 측정사양을 변경하여
사용하시면 위험합니다.
- 정확도와 안전을
위하여 1년에 1회 점검을 하시면 오래 사용하실 수 있습니다
|
◈ 사 양
|
- 측정 방법 : 이중적분방식
- 화면 표시 : 3½ 계수 계수 (최대 3260)
- 자동 렌지
- 극성 전환 : 양극일 때에는 표시 없음, 음극일
때는 '-'로 자동 표시
- 오버 렌지 표시 : "OL"표시 (ACV/DCV
렌지 제외)
- 자동 전우너 잠금 (AUTO POWER OFF) : 마지막
사용 후 10분 뒤 화면 꺼짐
- 샘플링 : 수치 2회/초, 바 그라프 12회/초
- 건전지 교환 시 : ''표시 나타남.
- 데이타 홀드 기능 : 화면 표시 고정기능
- 건전지 규격 : LR-44 * 2개 또는 SR-44 * 2개
- 건전지 소모 : 5 mW (TYP)
- 작동온도 : 0~40℃, 80%RH(최대)
- 보관온도 : -20℃ ~ 60℃, 70%RH(최대)
- 규격 : 76(W) * 112(H) * 16(D)㎜, 약 95g (커버
케이스 및 건전지 포함)
- 부속품 : 사용설명서
|
◈ 측정 범위
|
※ 정확도를 기하기 위해 18℃~28℃의
범위에서 측정 (최대 80%RH) Note:Accuracy
specified for temperature range of 18℃~28℃(80%RH max)
|
기능 FUNCTION
|
범위 RANGE
|
정확도 ACCURACY
|
입력저항 INPUT RESISTANCE
|
참고 REMARKS
|
교류전압 ACV(~)
|
3.200V
|
±(2.3%rdg+idgt)
|
Approx. 11M
|
Accuracy in the case
wave AC 45Hz ~ 1KHz
|
32.00V
|
Appox. 10M
|
320.0V
|
500.0V
|
직류전압 DCV()
|
320.0m V
|
±(0.8%rdg+4dgt)
|
>100M
|
|
3.200V
|
±(1.3%rdg+4dgt)
|
Approx. 11M
|
|
32.00V
|
Approx. 10M
|
|
320.0v
|
|
500.0v
|
|
저항 Resistance(Ω)
|
320.0 Ω
|
±(2.0%rdg+4dgt)
|
|
Open voltage: approx.
1.3V input protection: 500V rms
|
3.200KΩ
|
320.0KΩ
|
3.200MΩ
|
±(3.5%rdg+4dgt)
|
32.00MΩ
|
±(10%rdg+5dgt)
|
도통시험 Checking Continuity
|
Buzzer sounds at approx
|
다이오드 테스트 Testing
Diode
|
open voltage : approx.
1.3v input protection : 500v rms
|
rdg : readign(지시치), dgt :
digit (최하단위)
|
